抽蓄机组发电机玻璃钢引风板的"小毛病"
2026-06-27
新闻来源：抽水蓄能与储能技术 公众号
抽蓄机组运行一段时间后，引风板开裂是个常见问题。最近有几个抽蓄电站检修时发现，引风板好几块在合缝板处出现了裂纹，这事儿说大不大，说小不小，但背后的原因值得每个搞抽蓄的琢磨。
一、引风板是干啥的？
引风板装在发电电动机上部，像个导流罩，引导冷却空气按设计路径流过定转子，带走热量。材质一般是玻璃钢——玻璃纤维布一层一层糊上树脂胶，表面再刷层胶衣。这种材料重量轻、绝缘好、耐腐蚀，但脆性大，抗弯能力弱。

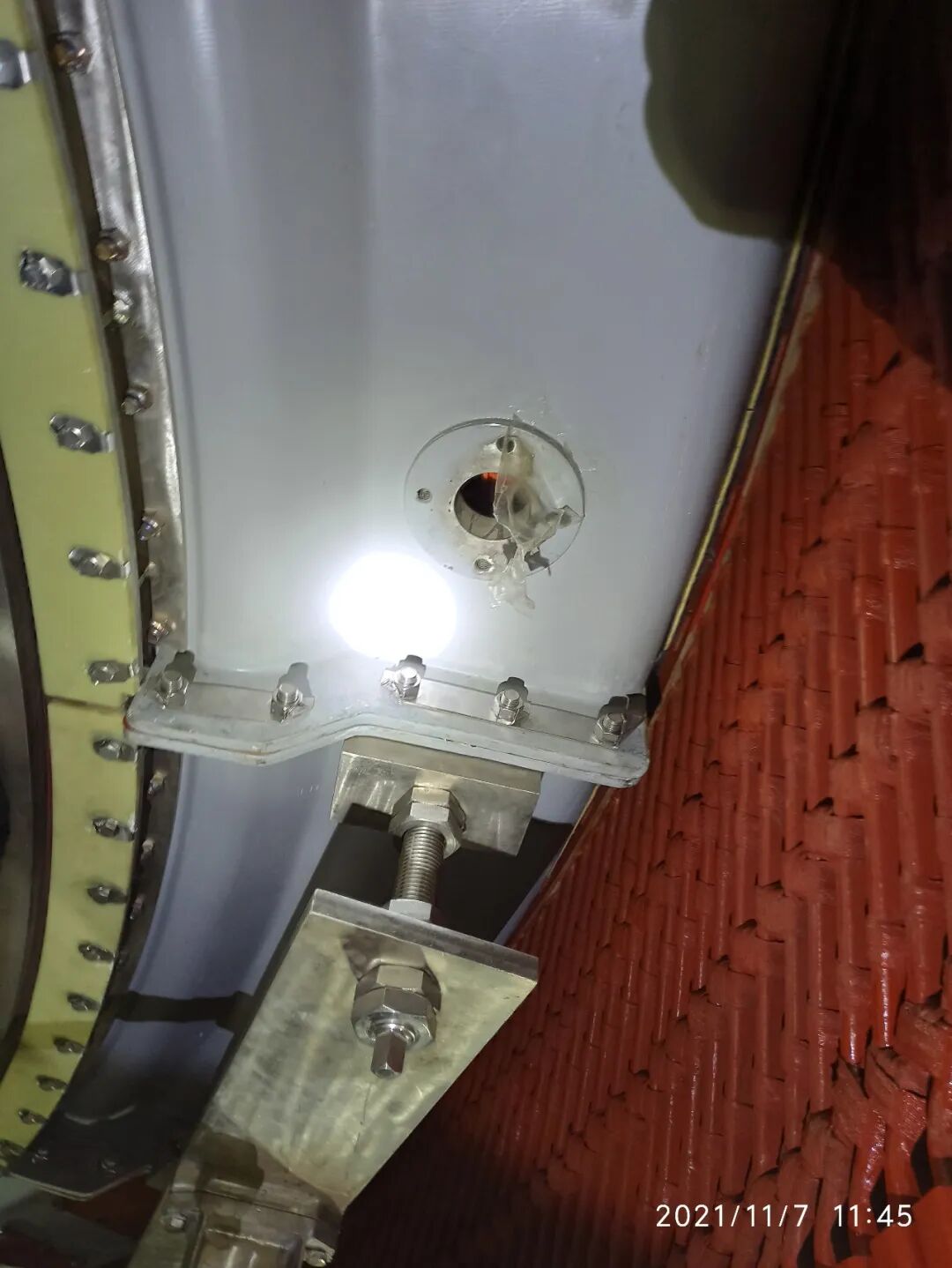

引风板圆周分成十几块，每块用吊架悬在上机架下方，相邻两块在合缝板处用螺栓把紧成整圈。这个结构在多个抽蓄项目都在用，算是成熟方案。
二、裂纹长啥样？
第一，位置集中。全部在合缝板R角处，也就是两块引风板拼接的拐角位置。R角是应力集中点，本来就是薄弱环节。
第二，两端都有。有裂纹的引风板，左右两端合缝面都裂了，说明不是单侧受力的问题，是整体安装状态导致的。
第三，间隙不均匀。有裂纹的引风板与相邻板之间，上部间隙小、下部间隙大，呈"喇叭口"状。这说明组圆时没调好，强行把螺栓拧紧，板子被掰弯了。
第四，裂纹只裂胶衣。从玻璃钢制造工艺看，玻璃坯布是一整块糊制的，不会有通透性裂纹。现在的裂纹只在表层胶衣，没深入到内部结构，所以不会立即断裂，但影响美观和防护。
三、为啥会裂？
引风板出厂时质量没问题——玻璃坯布整张铺设，树脂胶浸透，表面胶衣完整。
引风板组圆时，圆周尺寸需要调整。厂家一般会提供0.5毫米和1毫米的绝缘垫片，用于填合缝板间隙。但现场安装时，嫌麻烦或者垫片不够，往往直接拧螺栓硬把间隙消除。
合缝板间隙没用垫片填实，仅靠螺栓把紧，板子R角处就受了弯矩。玻璃钢抗拉还行，抗弯弱，表层胶衣最先扛不住，开裂是迟早的事。就像你硬掰一块塑料板，拐角处肯定先裂。
另外，抽蓄机组启停频繁，振动大、温度变化剧烈。引风板本身就在交变应力环境下工作，安装时留下的弯矩相当于"预加载"，长期运行后裂纹慢慢扩展。
四、怎么处理？
第一步，持续观察。定期巡检，看裂纹有没有继续扩展。如果没变化，说明应力释放了，问题不大。
第二步，涂刷封闭。在适当时机，用9120清漆把裂纹处封闭，防止水汽、灰尘进入，避免进一步劣化。
如果裂纹继续发展，或者深度超过5毫米，就得考虑更换引风板了。
五、怎么避免？
引风板开裂看似小事，但反映出安装质量管理的大问题。几个建议：
第一，垫片必须用。组圆时合缝板间隙超过0.5毫米的，必须加绝缘垫片填实，不能靠螺栓硬拧。垫片厚度分级，0.5毫米、1毫米搭配使用，保证间隙均匀。
第二，螺栓力矩要控制。不能一味求紧，按设计力矩分次均匀紧固，避免单侧受力。
第三，组圆后检查。用塞尺检查合缝板间隙，上下部差值不超过1毫米。间隙不均匀的，拆下来重新调。
第四，运行期监测。投运后前三个月，每月检查一次引风板状态，重点看合缝板R角。之后每季度检查，发现问题及时处理。
结语
抽蓄机组的"小毛病"往往藏着"大教训"。引风板开裂，表面是材料问题，根子是安装粗放。玻璃钢件脆性大，对安装精度要求高，粗放施工迟早要还账
