2026-05-11 新闻来源：抽水蓄能与储能技术 公众号
近年来，随着抽水蓄能电站建设规模的不断扩大，输水系统的布置方式成为影响工程投资、建设周期及运行灵活性的关键因素之一。其中，“一洞多机”布置方式因其显著的土建投资优势，已在国内外多个大型抽水蓄能电站中得到应用。

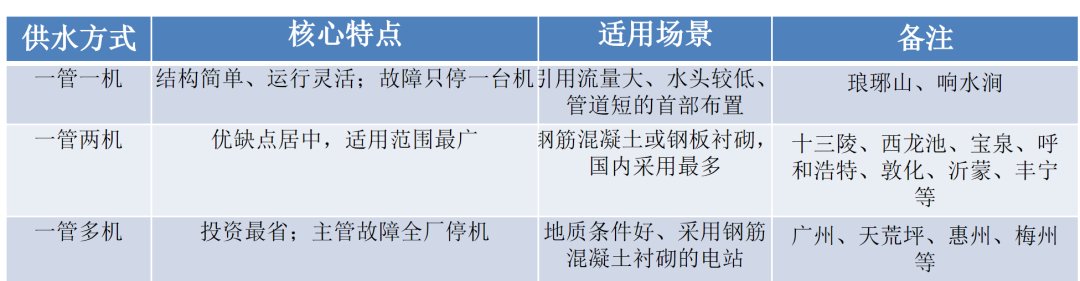

在抽水蓄能电站的引水系统中，常见的布置方式包括一洞一机、一洞两机及一洞多机。其中，一洞一机多适用于水头较低、流量较大的项目，比如响水涧；而一洞两机和一洞多机则在国内得到更广泛应用。特别是南方多个电站中，一洞四机布置成为主流，如广州、惠州、深圳、清远、梅州等抽水蓄能电站均采用了该方式。

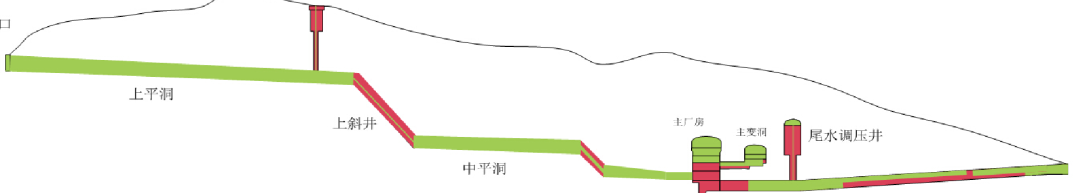

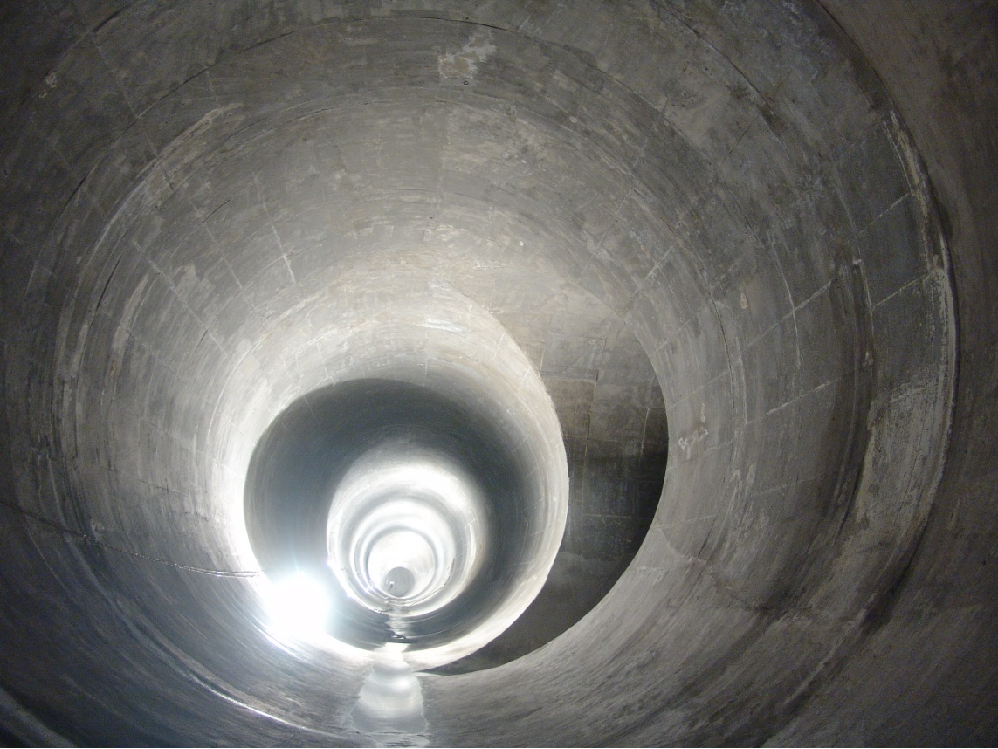

这些电站的水道系统普遍采用钢筋混凝土透水衬砌，结合上下游双调压井或尾水调压室，最大静水头在500米至624米之间。引水主管内径通常在8米至10米之间，支管内径约为3.5米至4.5米。国外亦有不少一管多机的成功案例，如英国的迪诺威克电站（一洞一室六机）和日本的奥美电站（一洞一室四机）。
在实际工程设计中，常需在一洞四机（即一条输水洞供四台机组）与两洞四机（即两条输水洞，各供两台机组）之间进行比选。比选涉及多个维度，包括地形地质条件、水工布置、水头损失、过渡过程特性、施工难度、运行检修及投资成本等。
一洞四机方案可将输水系统集中布置在地质条件最优的区域，选择余地更大；而两洞四机方案则需布置两条平行隧洞，洞轴线间距通常在100米以内，地质条件总体相当，但隧洞直径较小，围岩稳定性相对较好。总体来看，两者在地质适应性上基本相当。
一洞四机方案的进出水口前沿宽度较小，工程量相对节省；岔管采用1分4布置，结构紧凑。而两洞四机方案则为1分2岔管，进出水口体型更大。需要特别注意的是，两洞四机方案在一洞充水运行、另一洞施工或检修期间，存在沿断层或软弱带发生水力渗透或劈裂破坏的风险。
两洞四机方案由于两条小洞的湿周总长度更大，沿程水头损失总体上高于一洞四机方案。以某抽水蓄能电站为例，在四机同时运行时，一洞四机方案的水头损失略高，但在其他运行工况下（如部分机组运行），一洞四机方案反而具有优势。

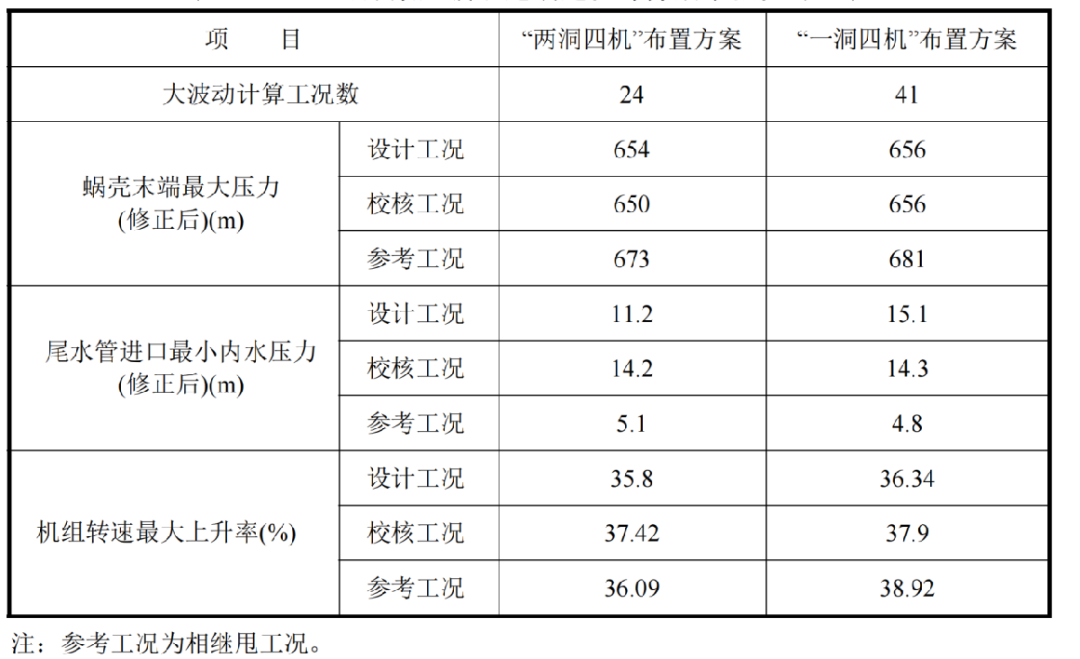

在大波动过渡过程中，一洞四机方案需要计算的工况组合更多，但实际计算结果显示，两者差别不大。在小波动过渡过程中，两个方案均可通过合理设置调速器参数实现快速稳定，但一洞四机方案的调节时间相对较长。在水力干扰方面，一洞四机方案中所有运行机组均会受到影响，而两洞四机方案仅干扰同一输水系统内的机组。但从实际运行看，无论是广蓄、惠蓄等一洞四机电站在内，均未出现因水力干扰导致的运行不稳定问题。
一洞四机方案主洞径较大，需分层开挖，但总体施工效率更高，施工工期更短。两洞四机方案则需要更多施工支洞和堵头，工程量相对较大。在投资方面，一洞四机方案较两洞四机方案通常可节省投资5000万元至1亿元。
一洞四机方案在检修进水阀或输水系统时，会影响全部四台机组的运行；而两洞四机方案仅影响两台机组，运行调度更灵活。然而，从已投运电站的多年运行情况看，输水系统及辅助设施的故障率极低，且随着新型电力系统备用容量的增加，电站检修对电网的影响已得到有效缓解。
尽管一洞四机在经济性和施工效率上具有明显优势，但其技术难度也不容忽视，主要体现在以下几个方面：
多台机组共用同一输水系统时，任何一台机组的开机、停机或甩负荷操作，都会通过水道系统对其他机组产生水力扰动。这种耦合效应在设计阶段需通过精细化水力模型试验加以验证，实际电站20多年运行过程并没有不良影响。
当同一流道内多台机组相继甩负荷时，若转速上升率和蜗壳水压上升率控制不当，可能导致尾水管负压、水柱分离甚至爆管事故。清远抽水蓄能电站于2016年成功完成了四机同时甩负荷及抽水工况双机断电试验，验证了调速系统动态性能及关键承压部件（如蜗壳、进水阀）的安全裕度。
在同一水道内同时布置了定速与变速机组。变速机组具有入力调节范围大、响应速度快的特点，但其水力特性与传统定速机组差异明显，给过渡过程控制带来更大挑战。
一洞四机布置方式在节省工程投资、缩短施工工期、提升建设效率方面具有显著优势，已在南方个大型抽水蓄能电站中得到成功应用。通过十余年的持续攻关，行业已基本形成涵盖水力设计、机组制造、过渡过程控制、运行管理的一整套技术体系。
当然，随着水头不断升高、机组容量不断增大，以及定速与变速机组混合布置的推广，一管多机系统面临的水力稳定性、调节保证能力及运行调度复杂性仍将是未来研究的重点。面向新型电力系统的建设需求，抽水蓄能行业需要继续加强协同攻关，推动一管多机技术向更高水平发展。
